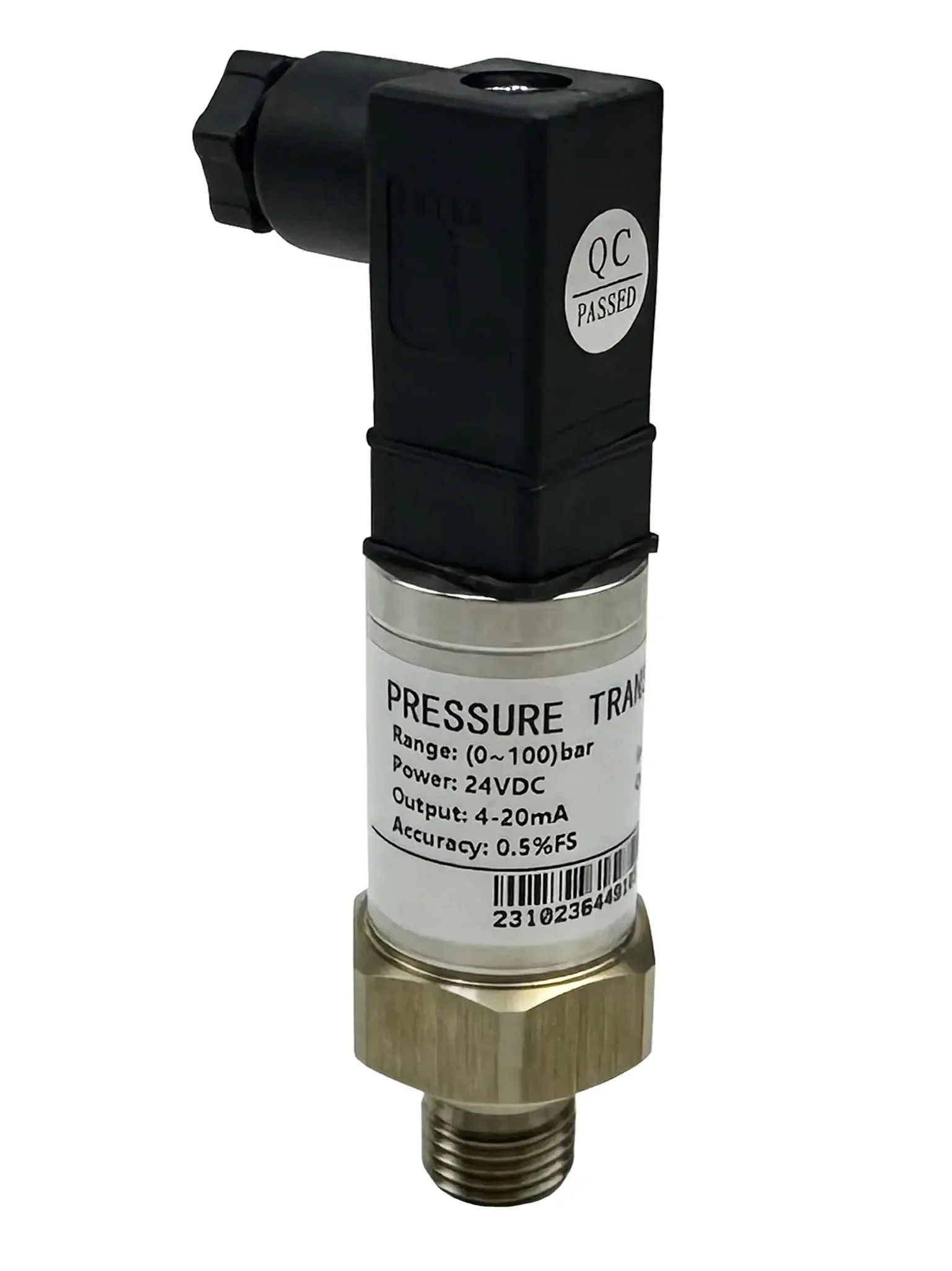

Compact Pressure Transmitter
- ابعاد بسیار فشرده و کوچک، مناسب برای نصب در فضاهای محدود.
- خروجی سیگنال استاندارد صنعتی (مانند ۴ تا ۲۰ میلیآمپر یا ۰ تا ۱۰ ولت).
- دارای قیمت مقرون به صرفه برای کاربردهای با تیراژ بالا .
- ساختار تمام استنلس استیل و مقاوم در برابر محیطهای صنعتی.
- اندازهگیری دقیق فشار، مستقل از نویزهای الکتریکی و لرزش.
- نصب آسان و مستقیم با اتصالات استاندارد رزوه ای.
انتخاب مهندسی شده
اصالت و تامین مستقیم
ترانسمیتر فشار کامپکت که به عنوان ترانسمیتر قلمی (Pen Type) یا ترانسمیتر فشار کوچک نیز شناخته میشود، وظیفه تبدیل فشار سیال (مایع یا گاز) به یک سیگنال الکتریکی استاندارد (معمولاً ۴ تا ۲۰ میلیآمپر) را بر عهده دارد.
اساس کار این دستگاه بر پایه یک سنسور پیزورزیستیو، خازنی یا فیلم نازک است. فشار فرآیند باعث تغییر شکل فیزیکی جزئی در عنصر سنسور میشود و این تغییر شکل به تغییر در مقاومت یا ظرفیت الکتریکی تبدیل میگردد. مدار الکترونیکی داخلی این تغییر را تقویت کرده و به سیگنال خروجی استاندارد و خطی تبدیل میکند که توسط نمایش دهنده ها یا سیستمهای کنترل (PLC/DCS) قابل استفاده است.
مدل کامپکت به دلیل نصب آسان و مستقیم، اندازه کوچک، و قیمت مقرون به صرفه، در سیستمهای هیدرولیک و پنوماتیک، خطوط فرآیندی با فضای محدود، و مانیتورینگ عمومی فشار در تجهیزات صنعتی مورد استفاده قرار میگیرد. این ترانسمیترها قابلیت اندازهگیری فشار گیج، مطلق یا وکیوم را دارند.
| Accuracy Class | ±0.25% |
|---|---|
| Fluid Type | Conductive Liquid, Gas, Non-Conductive Liquid, Steam |
| IP Rating | IP65 |
| Output Signal | 4-20 mA |
| Power Supply | 24V DC |
| Process Connection | Thread |
| Portability | Fixed |
| Wetted Part Material | Stainless Steel |
| Measured Variable | Pressure |
| Display Type | Without Display |
| Measurement Technology | Compact Pressure Transmitter |
- PDF Data Sheet دانلود
