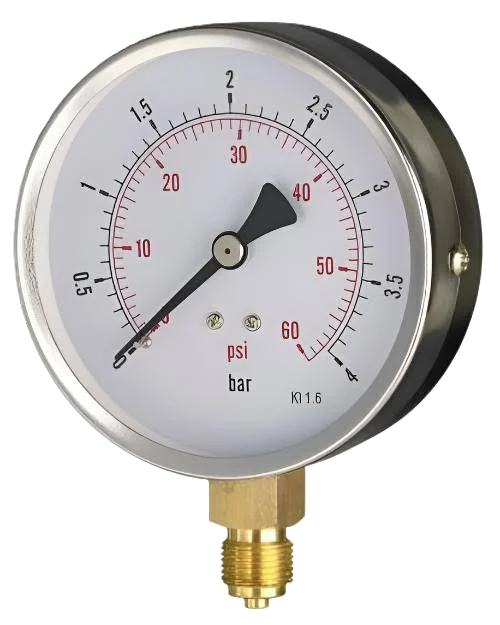

Pressure Gauge
- اندازهگیری فشار نسبی مایعات و گازها بدون نیاز به منبع تغذیه الکتریکی.
- عملکرد بر اساس اصل لوله بوردون با دقت بالا و پایداری مکانیکی خوب.
- مقرون به صرفه، نصب آسان و نگهداری ساده.
- دارای مدلهای پرشده با مایع (Liquid-Filled) برای جذب لرزش و پالسهای فشار.
- بدنه مقاوم و اتصال فرآیندی استاندارد برای استفاده در محیطهای صنعتی.
- گستره اندازهگیری وسیع برای کاربردهای فشار کم تا بسیار بالا.
انتخاب مهندسی شده
اصالت و تامین مستقیم
فشارسنج عقربهای، که با نام گیج فشار (Pressure Gauge) یا مانومتر (که البته اصطلاح صحیحی نیست) نیز شناخته میشود، یکی از متداولترین و اساسیترین ابزارهای مکانیکی برای اندازهگیری فشار مایعات، گازها و بخار در صنعت است.
متداولترین نوع این فشارسنجها، مدل لوله بوردون (Bourdon Tube) است. اصل کار در فشارسنج لوله بوردون بدین صورت است که با ورود سیال تحت فشار، لوله بوردون که یک لوله خمیده و توخالی است، تمایل به باز شدن و صاف شدن پیدا میکند. این حرکت مکانیکی (جابجایی) از طریق یک مکانیزم دنده و پینیون (Gear and Pinion) به عقربه متصل شده و فشار را بر روی صفحه مدرج (Dial) نشان میدهد.
این فشارسنجها به دلیل سادگی، قابلیت اطمینان بالا، و عدم نیاز به منبع تغذیه الکتریکی، در طیف بسیار وسیعی از کاربردها استفاده میشوند. از پایش ساده فشار در سیستمهای تهویه و کمپرسورها گرفته تا کنترل فشار در مخازن فرآیندی، دیگهای بخار و شبکههای انتقال آب و گاز، فشارسنجهای عقربهای یک ابزار پایش مهم محسوب میشوند.
| Measured Variable | Pressure |
|---|---|
| Display Type | Analog, With Display |
| Fluid Type | Conductive Liquid, Gas, Non-Conductive Liquid, Steam |
| Installation Type | Contact, Direct Mount |
| Accuracy Class | ±1.5%, ±2% |
| Process Connection | Flange, Thread |
| Wetted Part Material | Brass, Stainless Steel |
| Portability | Fixed |
| Certification | General Purpose |
| Measurement Technology | Bourdon Tube Pressure Gauge |
