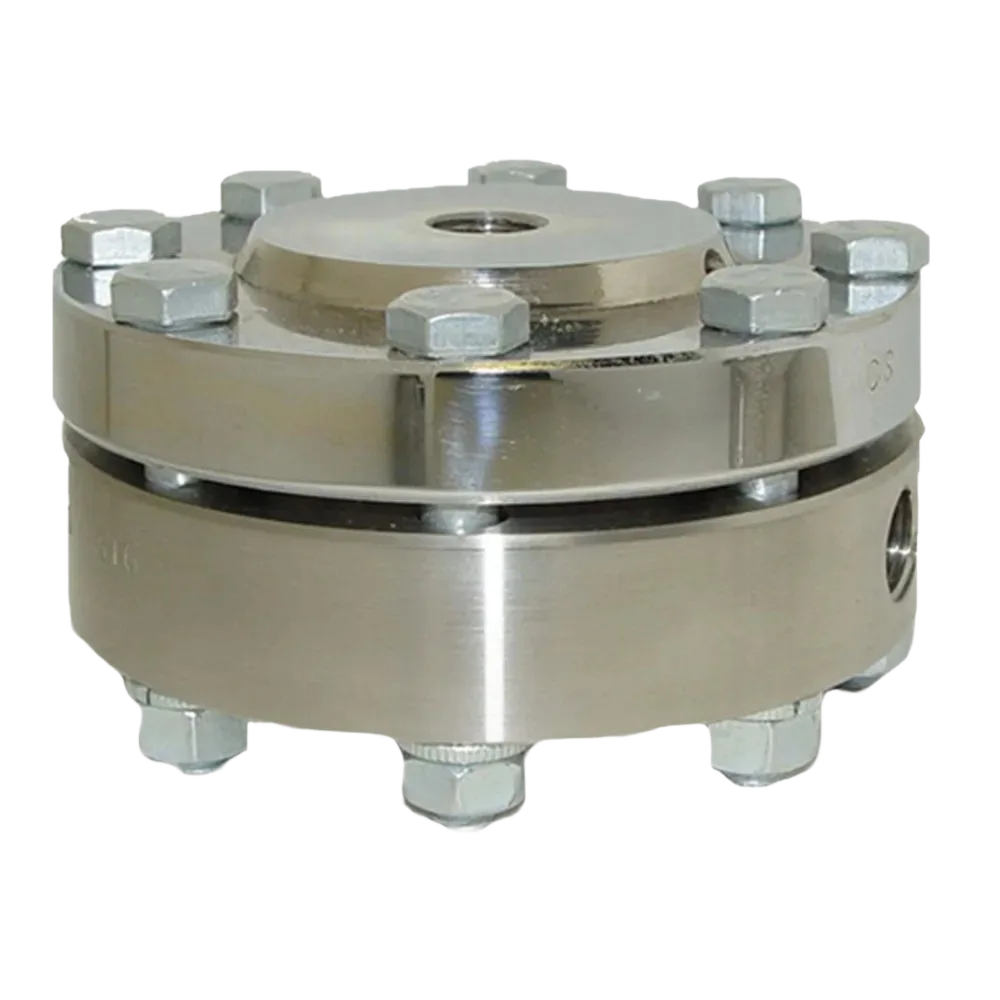

Diaphragm Seal
- محافظت کامل از سنسور فشار در برابر تماس مستقیم با سیالات فرآیندی.
- ایدهآل برای کاربردهای با سیالات خورنده، ویسکوز، چسبنده یا حاوی ذرات معلق.
- قابلیت استفاده در دماهای بسیار بالا با انتخاب سیال پرکننده مناسب.
- امکان انتخاب مواد دیافراگم متنوع مانند Hastelloy، تیتانیوم بر اساس سازگاری شیمیایی.
- دارای اتصالات بهداشتی (Sanitary) جهت استفاده در صنایع غذایی و دارویی.
- امکان نصب و استفاده همزمان با گیجهای فشار، سوئیچها و ترانسمیترها.
انتخاب مهندسی شده
اصالت و تامین مستقیم
دیافراگم سیل، یک دستگاه محافظتی است که بین ابزار اندازهگیری فشار (مانند ترانسمیتر یا گیج فشار) و سیال فرآیند نصب میشود. وظیفه اصلی آن، جداسازی ابزار حساس اندازهگیری از سیال فرآیند در کاربردهایی است که سیال ممکن است بسیار خورنده، ویسکوز (چسبنده)، حاوی ذرات جامد معلق، یا دارای دمای بسیار بالا باشد. اساس کار: این دستگاه از یک محفظه پایینی تشکیل شده که به فرآیند متصل است و یک دیافراگم فلزی انعطافپذیر در بالای آن قرار دارد. فضای بین دیافراگم و سنسور فشار، با یک سیال پرکننده (Fill Fluid) (مانند سیلیکون یا روغن) پر میشود. فشار فرآیند بر روی دیافراگم اثر میگذارد و این فشار از طریق سیال پرکننده به صورت هیدرولیکی به عنصر اندازهگیری (مثلاً سنسور ترانسمیتر) منتقل میشود. دیافراگم از ورود مستقیم سیال مشکلساز به داخل سنسور جلوگیری میکند.
دیافراگم سیلها برای اطمینان از عملکرد پایدار و طول عمر دستگاه های اندازه گیری فشار در محیطهای سخت شیمیایی، پتروشیمی، غذایی، دارویی و پالایشگاهی که حفاظت سنسور از تماس مستقیم با فرآیند حیاتی است، ضروری هستند. این تجهیزات در انواع مختلف فلنجی، رزوه ای، بهداشتی (Sanitary) و … موجود هستند.
| Measured Variable | Pressure |
|---|---|
| Fluid Type | Conductive Liquid, Gas, Non-Conductive Liquid, Slurry, Steam |
| Installation Type | Contact, In-line |
| Process Connection | Flange, Thread, Tri-Clamp |
| Wetted Part Material | PTFE, Stainless Steel |
| Portability | Fixed |
| Measurement Technology | Pressure Accessories |
