Magnetostrictive Level Transmitter
- دقت بالا.
- عملکرد مستقل از چگالی، ثابت دیالکتریک و فشار فرآیند.
- اندازهگیری پایدار و تکرارپذیر به دلیل ماهیت فیزیکی اثر مگنترزیستیوی.
- توانایی اندازهگیری همزمان سطح و سطح مشترک (Interface Level) دو مایع.
- طراحی مقاوم برای استفاده در تانکهای سوخت، نفت، و مواد شیمیایی.
- خروجی سیگنال استاندارد ۴ تا ۲۰ میلیآمپر با پشتیبانی از پروتکلهای هوشمند.
انتخاب مهندسی شده
اصالت و تامین مستقیم

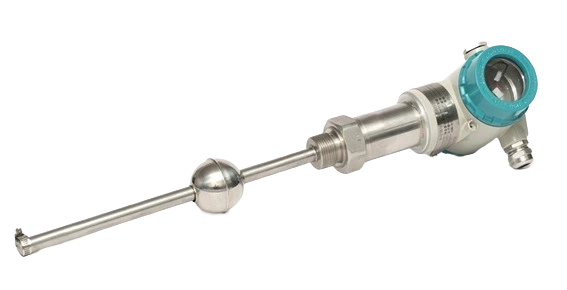

ترانسمیتر سطح مگنترزیستیوی یک ابزار اندازهگیری سطح تماسی (Contact) است که برای تعیین سطح مایعات با دقت بسیار بالا و وضوح عالی (High Resolution) طراحی شده است. این دستگاه معمولاً شامل یک پروب (Probe) یا میله موجبر و یک شناور مغناطیسی (Magnetic Float) است که به آزادی در طول پروب حرکت میکند.
اساس کار: پروب داخل مخزن قرار میگیرد و شناور مغناطیسی روی سطح مایع شناور میشود. ترانسمیتر یک پالس جریان الکتریکی را در طول میله موجبر ارسال میکند. این پالس، یک میدان مغناطیسی لحظهای در اطراف میله ایجاد میکند. وقتی این میدان مغناطیسی با میدان مغناطیسی قوی شناور تلاقی پیدا میکند، یک اثر مکانیکی به نام اثر مگنترزیستیوی رخ میدهد که باعث ایجاد یک موج پیچشی (Torsional Wave) در میله میشود. این موج پیچشی با سرعت صوت به انتهای پروب بازگشته و توسط سنسور تشخیص داده میشود. با اندازهگیری زمان رفت و برگشت (Time of Flight) این موج پیچشی، فاصله دقیق شناور از بالای پروب، و در نتیجه سطح مایع محاسبه میشود. این روش، اندازهگیریهای بسیار پایداری را ارائه میدهد که تحت تأثیر چگالی یا ثابت دیالکتریک قرار نمیگیرند.
این تکنولوژی به دلیل دقت بسیار بالا، برای مواردی که خریدی و فروش محصول مد نظر است، اندازهگیری سطح سوخت در جایگاههای پمپ بنزین، و هر کاربردی که نیاز به پایش دقیق حجم مایع دارد، ایدهآل است.
| Measured Variable | Level |
|---|---|
| Fluid Type | Conductive Liquid, Non-Conductive Liquid |
| Installation Type | Contact |
| Accuracy Class | ±0.1%, ±0.25% |
| Display Type | Digital, With Display, Without Display |
| Output Signal | 4-20 mA, HART |
| Power Supply | 24V DC, Loop Powered |
| Process Connection | Flange, Thread |
| Wetted Part Material | Stainless Steel |
