Manifold
- فراهم کردن اتصال ایمن، ایزوله و تخلیه برای ترانسمیترهای فشار.
- ضروری برای نصب صحیح و کالیبراسیون ترانسمیترهای اختلاف فشار (DP).
- شیر بالانس (Equalizing Valve) برای محافظت از سنسور در هنگام تنظیم صفر.
- قابلیت ایزوله کردن ابزار از فرآیند برای سرویس و نگهداری بدون توقف خط.
- موجود در انواع ۳-شیری و ۵-شیری بر اساس نوع کاربرد.
- ساختار مقاوم از استنلس استیل برای پایداری در محیطهای خورنده.
انتخاب مهندسی شده
اصالت و تامین مستقیم

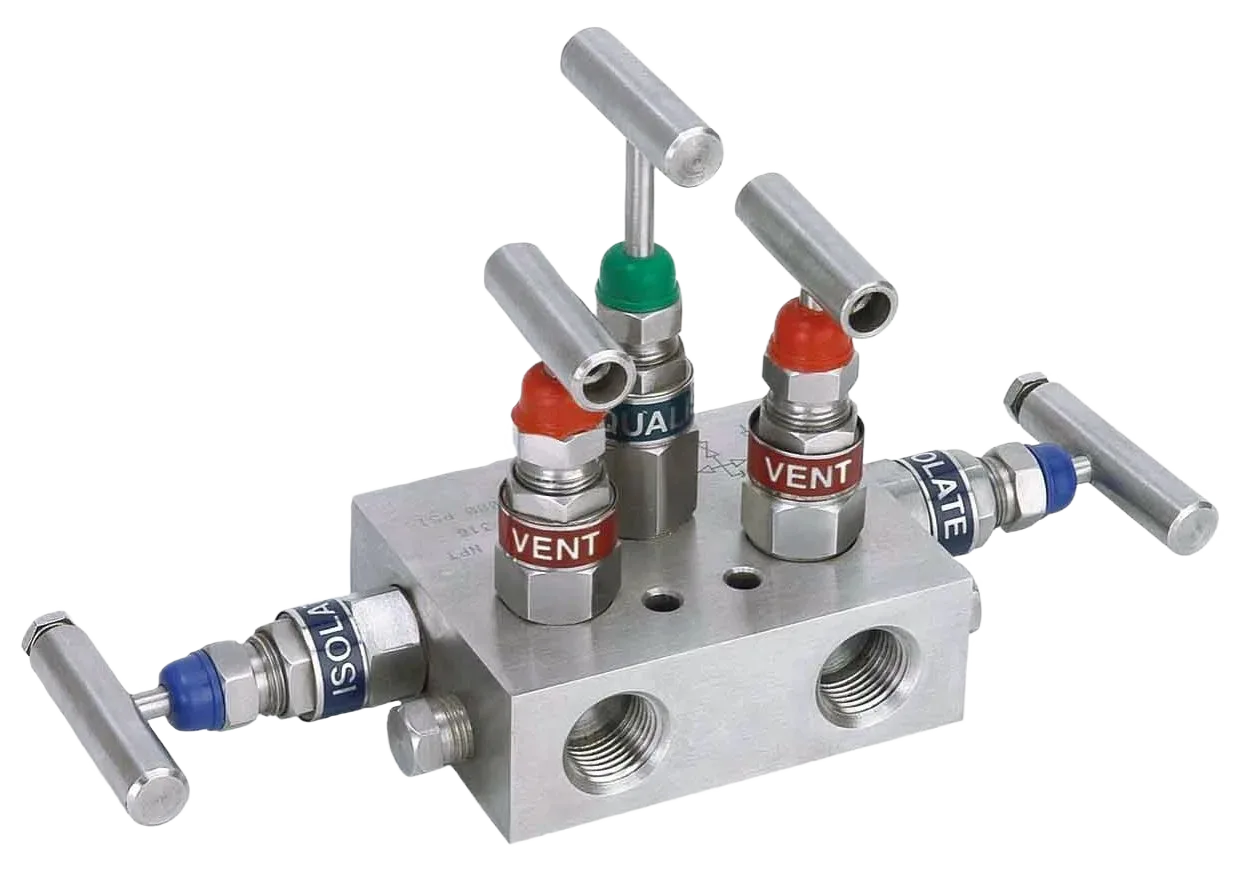

مانیفولد، یک قطعه چندراهه (چندشیری) است که برای اتصال، ایزوله کردن، تخلیه (Vent) و کالیبراسیون ابزارهای اندازهگیری فشار تفاضلی مانند ترانسمیترهای DPاستفاده میشود. وظیفه اصلی آن، فراهم کردن یک روش ایمن و کارآمد برای جدا کردن ابزار از فرآیند جهت سرویس، تست یا کالیبراسیون، بدون نیاز به خاموش کردن کل سیستم است. انواع اصلی مانیفولدها عبارتند از:
1. مانیفولد ۲-شیری (2-Valve Manifold): که برای ترانسمیترهای فشار استفاده میشود (یک شیر ایزوله و یک شیر تخلیه).
2. مانیفولد ۳-شیری (3-Valve Manifold): که برای ترانسمیترهای فشار تفاضلی استفاده میشود و دارای دو شیر ایزوله (برای هر سمت فشار) و یک شیر بالانس (Equalizing) است.
3. مانیفولد ۵-شیری (5-Valve Manifold): که علاوه بر شیرهای ۳-شیری، شامل دو شیر تخلیه (Vent) اضافی است.
شیر بالانس در مانیفولد، امکان تساوی فشار را در دو سمت ترانسمیتر DP فراهم میکند تا در زمان کالیبراسیون و تنظیم صفر (Zero Adjustment)، از اعمال فشار تفاضلی ناخواسته به سنسور جلوگیری شود.
مانیفولدها به عنوان یک اتصال ایمن و استاندارد در خطوط انتقال فشار، از الزامات ضروری نصب تجهیزات DP هستند.
| Measured Variable | Pressure |
|---|---|
| Fluid Type | Conductive Liquid, Gas, Non-Conductive Liquid, Steam |
| Installation Type | In-line |
| Process Connection | Flange, Thread |
| Wetted Part Material | Stainless Steel |
| Portability | Fixed |
| Measurement Technology | Pressure Accessories |
