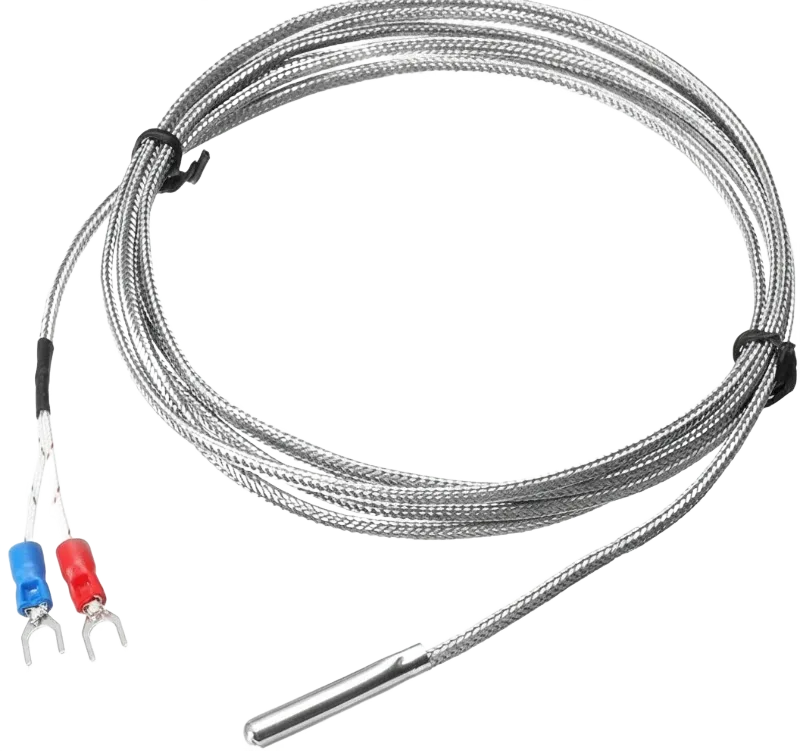

Thermocouple Temperature Sensor
- قابلیت اندازهگیری دما در گسترههای دمایی بسیار بالا تا 1800 C.
- سرعت پاسخدهی بسیار بالا به تغییرات دما، بهویژه در اندازههای کوچکتر.
- مقرون به صرفه و دارای ساختار مکانیکی بسیار مستحکم و مقاوم.
- عدم نیاز به منبع تغذیه در محل سنسور، کارکرد بر اساس ولتاژ حرارتی ذاتی.
- موجود در انواع مختلف مانند J, K, T برای کاربردهای متنوع.
- مناسب برای استفاده در محیطهای بسیار خشن، کورهها و دیگهای بخار.
انتخاب مهندسی شده
اصالت و تامین مستقیم
ترموکوپل یک سنسور دمای الکترونیکی است که بر اساس اثر سیبک (Seebeck Effect) عمل میکند. این سنسور از اتصال دو فلز یا آلیاژ غیرمشابه (مانند آهن-کونستانتان یا کرومل-آلومل) در یک نقطه به نام نقطه اندازهگیری یا Hot Junction تشکیل شده است.
اساس کار: هنگامی که اختلاف دما بین نقطه اتصال اندازهگیری (فرآیند) و نقطه اتصال مرجع که به Reference Junction یا نقطه خنک موسوم است وجود داشته باشد، یک ولتاژ بسیار کوچک (میلیولت) در مدار ایجاد میشود که متناسب با دمای اندازهگیری شده است. این ولتاژ ترموالکتریک توسط نشاندهنده، ترانسمیتر یا PLC اندازهگیری شده و به مقدار دما تبدیل میشود.
ترموکوپلها به دلیل ساختار مقاوم، سرعت پاسخدهی بالا، و توانایی اندازهگیری در گسترههای دمایی فوقالعاده بالا(تا بیش از 1800 C در برخی تایپها)، در صنایعی مانند کورههای ذوب، پتروشیمی، نیروگاهها، و هر محیطی که RTDها توانایی تحمل دمای آن را ندارند، کاربرد دارند. انواع رایج ترموکوپل شامل تیپهای J، K،T و R/S هستند که هرکدام برای گستره دمایی و شرایط محیطی خاصی طراحی شدهاند.
| Measured Variable | Temperature |
|---|---|
| Measurement Technology | Thermocouple |
| Fluid Type | Conductive Liquid, Gas, Non-Conductive Liquid, Steam |
| Installation Type | Contact, Direct Mount |
| Accuracy Class | ±1.5%, ±2% |
| Process Connection | Flange, Thread |
| Wetted Part Material | Stainless Steel |
| Portability | Fixed |
| Certification | Ex-proof, General Purpose |
