GWR – Guided Wave Radar
- عملکرد پایدار و مطمئن در شرایط سخت مانند وجود کف زیاد، بخار متراکم و تلاطم شدید.
- توانایی اندازهگیری دقیق سطح مشترک (Interface) بین دو مایع غیرقابل امتزاج.
- اندازهگیری مستقل از تغییرات چگالی و تغییرات جزئی ثابت دیالکتریک.
- ایدهآل برای نصب در مخازن کوچک یا دارای هندسه پیچیده و موانع داخلی.
- قابلیت استفاده با پروبهای کابلی انعطافپذیر برای مخازن بسیار بلند (سیلوها).
- خروجی سیگنال استاندارد ۴ تا ۲۰ میلیآمپر و پشتیبانی از پروتکلهای هوشمند مانند HART.
انتخاب مهندسی شده
اصالت و تامین مستقیم

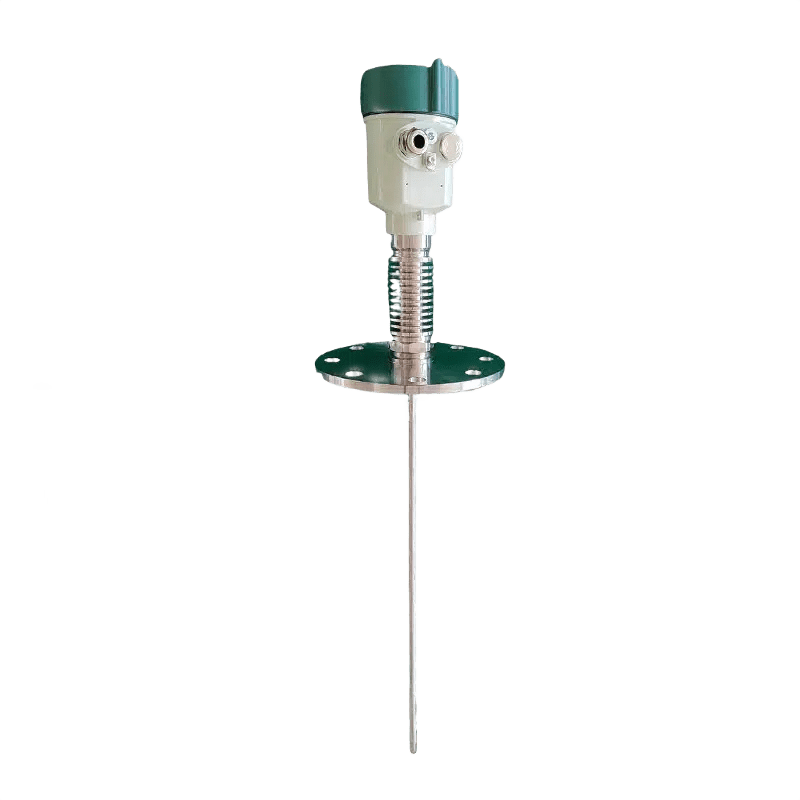

ترانسمیتر سطح رادار با موج هدایت شده (GWR) یک ابزار اندازهگیری سطح است که از اصل رادار پالس-زمان (Pulse Time) استفاده میکند، اما برخلاف رادار غیرتماسی، انرژی الکترومغناطیسی (پالسهای مایکروویو) را از طریق یک پروب فلزی جامد یا کابلی انعطافپذیر (Waveguide) به سطح سیال هدایت میکند.
اساس کار: پالسهای راداری در طول پروب حرکت کرده و هنگامی که به سطح سیال برخورد میکنند، بخشی از انرژی به سمت بالا و به سمت هد ترانسمیتر بازتاب مییابد. ترانسمیتر، زمان بین ارسال و دریافت پالس را اندازهگیری کرده و سطح سیال را محاسبه میکند. از آنجا که پالس راداری توسط پروب هدایت میشود، قدرت سیگنال بسیار قویتر است و انرژی در طول مسیر متمرکز میماند.
مزیت اصلی GWR در این است که عملکرد آن کاملاً مستقل از وجود کف (Foam)، بخار، تلاطم شدید سطح، و تغییرات دیالکتریک ثابت (Dielctric Constant) پایین است؛ شرایطی که میتوانند عملکرد رادار غیرتماسی را مختل کنند.
GWR برای اندازهگیری سطح مایعات، جامدات فله و همچنین در کاربردهای سطح سطح مشترک (Interface Level) بین دو مایع با چگالیهای متفاوت (مانند نفت و آب) بسیار ایدهآل است. همچنین، به دلیل تماس با سیال، نسبت به رادارهای غیرتماسی، در مخازن کوچک یا دارای موانع متعدد دقیق تر است.
| Measured Variable | Level |
|---|---|
| Measurement Technology | Guided Wave Radar |
| Fluid Type | Conductive Liquid, Non-Conductive Liquid, Slurry |
| Installation Type | Contact |
| Display Type | Digital, With Display, Without Display |
| Output Signal | 4-20 mA, HART |
| Power Supply | 24V DC, Loop Powered |
| Process Connection | Flange, Thread |
| Wetted Part Material | PTFE, Stainless Steel |
