Submersible Level Transmitter
- اندازهگیری سطح بر اساس فشار هیدرواستاتیک (ستون مایع).
- طراحی مقاوم و ضد آب برای نصب دائمی در زیر سطح مایع.
- دارای کابل تهویه (Vent Cable) برای جبران خودکار تغییرات فشار جو.
- مناسب برای اندازهگیری سطح در چاههای عمیق، مخازن باز و آب و فاضلاب.
- خروجی سیگنال استاندارد ۴ تا ۲۰ میلیآمپر برای اتصال به سیستمهای کنترل.
- عدم وجود قطعات متحرک، طول عمر بالا و نگهداری آسان.
انتخاب مهندسی شده
اصالت و تامین مستقیم

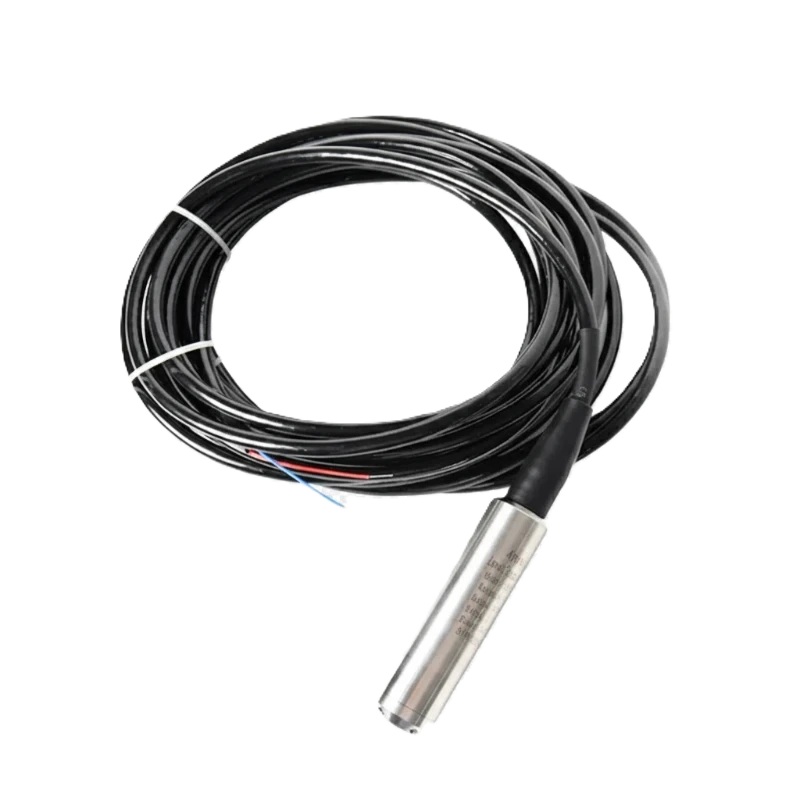

ترانسمیتر سطح شناور، یک ابزار اندازهگیری سطح است که برای تعیین سطح مایعات در مخازن ذخیره، چاهها، رودخانهها یا استخرهای باز طراحی شده است. این دستگاه به شکل یک استوانه مقاوم از جنس استنلس استیل است که به یک کابل بلند و محکم متصل بوده و به زیر سطح مایع فرستاده میشود.
اساس کار: این ترانسمیتر بر اساس اصل اندازهگیری فشار هیدرواستاتیک (Hydrostatic Pressure) عمل میکند. فشار مایع در هر عمق مشخص، با ارتفاع ستون مایع بالای آن نقطه متناسب است. سنسور فشار درون دستگاه، فشار ستون مایع را در عمقی که نصب شده است، اندازهگیری میکند. سپس با تبدیل این فشار به ارتفاع ، سطح مایع به دست میآید.
نکته مهم در عملکرد این ترانسمیتر، استفاده از یک لوله تهویه (Vent Tube) است که در داخل کابل سیگنال تعبیه شده است. این لوله، سنسور فشار را به اتمسفر (فشار جو) متصل نگه میدارد و تضمین میکند که سنسور تنها فشار نسبی یا همان فشار ستون مایع را اندازهگیری کند و از تأثیر تغییرات فشار جو بر اندازهگیری سطح جلوگیری شود.
این تجهیزات در کاربردهای آب و فاضلاب، تانکرهای سوخت، و محیطهای خورنده بسیار پرکاربرد هستند.
| Measured Variable | Level |
|---|---|
| Measurement Technology | Hydrostatic |
| Fluid Type | Conductive Liquid, Non-Conductive Liquid |
| Installation Type | Contact, Submersible |
| Accuracy Class | ±0.25%, ±0.5% |
| Display Type | Without Display |
| Output Signal | 4-20 mA |
| Power Supply | 24V DC, Loop Powered |
| IP Rating | IP68 |
