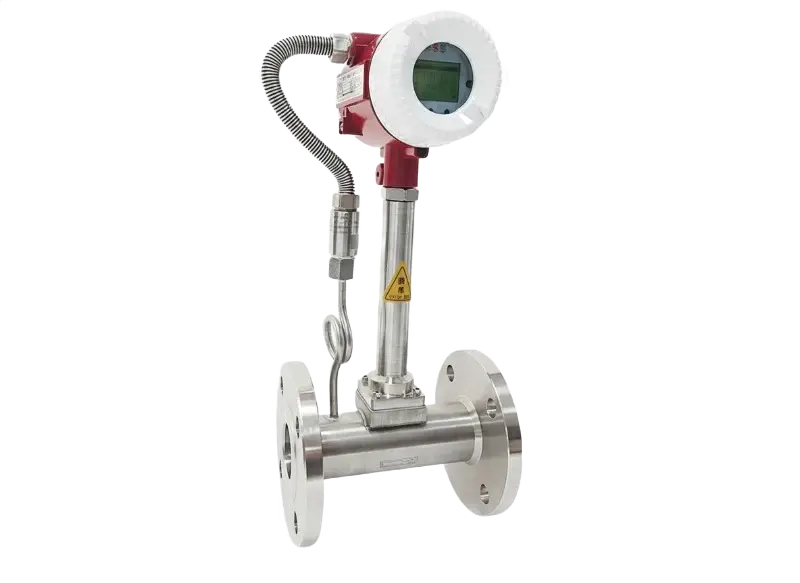

Vortex Flow Meter
- مناسب برای اندازهگیری دبی مایعات، گازها و بهویژه بخار.
- قابلیت اندازهگیری داخلی فشار و دما برای محاسبه دبی جرمی.
- دارای ساختار بدون قطعه متحرک، مقاومت بالا در برابر سایش.
- ایجاد افت فشار بسیار پایین در مقایسه با اریفیس.
- پایداری و تکرارپذیری عالی در شرایط فرآیندی با دمای و فشار بالا.
انتخاب مهندسی شده
اصالت و تامین مستقیم
فلومتر ورتکس یک تجهیز اندازهگیری دبی حجمی است که بر اساس پدیده گردابههای فون کارمن (Karman Vortex Street) عمل میکند.
در مسیر جریان سیال، یک مانع (Bluff Body) نصب میشود. با عبور سیال (مایع، گاز یا بخار) از اطراف این ستون، گردابههای متناوبی در پشت آن ایجاد میشوند که فرکانس تولید آنها مستقیماً با سرعت جریان سیال متناسب است. یک سنسور پیزوالکتریک یا خازنی نوسانات فشار ناشی از این گردابهها را تشخیص داده و فرکانس را به یک سیگنال الکترونیکی تبدیل میکند که بر اساس آن دبی محاسبه میشود.
فلومترهای ورتکس به دلیل ساختار مستحکم و عدم وجود قطعات متحرک در معرض سایش، در برابر تغییرات فشار و دما بسیار مقاوم هستند. این ویژگیها آن را به انتخابی ایدهآل برای اندازهگیری دبی بخار، هوا، گازهای فشرده و مایعات فرآیندی با دمای بالا در صنایعی مانند نیروگاهها، صنایع شیمیایی و نفت و گاز تبدیل کرده است.
مدلهای پیشرفته فلومترهای ورتکس ما، مجهز به سنسورهای داخلی فشار و دما هستند که امکان تصحیح چگالی (Density Compensation) را برای گازها و بخار فراهم میآورند و اندازهگیری دقیق دبی جرمی (Mass Flow) را بهصورت مستقیم ممکن میسازند.
| Certification | Ex-proof, General Purpose |
|---|---|
| Display Type | Digital, With Display |
| Installation Type | In-line |
| Output Signal | 4-20 mA, RS485 |
| Wetted Part Material | Stainless Steel |
| Fluid Type | Gas, Steam |
| Accuracy Class | ±1.5% |
| IP Rating | IP65 |
| Measured Variable | Flow |
| Measurement Technology | Vortex |
| Portability | Fixed |
| Power Supply | 24V DC |
| Process Connection | Flange |
- PDF Data sheet دانلود
معرفی فلومتر ورتکس
