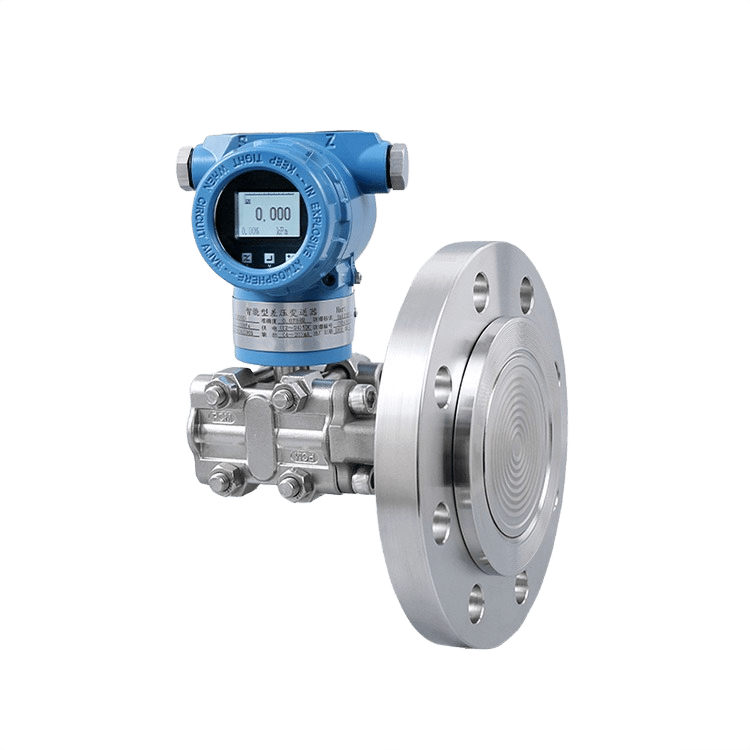

Hydrostatic Level Transmitter
- اندازهگیری سطح بر اساس فشار هیدرواستاتیک، مستقل از ویسکوزیته و ثابت دیالکتریک.
- انعطافپذیری بالا: قابلیت استفاده برای مخازن باز (با ترانسمیتر گیج) و مخازن تحت فشار )با ترانسمیتر اختلاف فشار).
- عدم وجود قطعات مکانیکی متحرک، نگهداری آسان و طول عمر بالا.
- دقت بالا در اندازهگیری، حتی در سیالات خورنده (با استفاده از دیافراگم سیل).
- خروجی سیگنال استاندارد ۴ تا ۲۰ میلیآمپر با قابلیت کالیبراسیون هوشمند.
- قابلیت استفاده با دیافراگم سیل (Diaphragm Seal) برای حفاظت در برابر سیالات با دمای بالا یا خورنده.
انتخاب مهندسی شده
اصالت و تامین مستقیم
معرفی محصول
ترانسمیتر سطح هیدرواستاتیک، یک ابزار اندازهگیری سطح مایعات است که بر اساس این اصل فیزیکی عمل میکند که وزن ستون مایع بالای یک نقطه اندازهگیری، فشار مشخصی را وارد میکند. این فشار مستقیماً متناسب با ارتفاع مایع است. با اندازهگیری این فشار، میتوان سطح مایع را با دقت محاسبه کرد. این روش برای اندازهگیری سطح در هر دو نوع مخازن باز (غیرتحت فشار) و بسته (تحت فشار) استفاده میشود.
- برای مخازن باز (Open/Non-Pressurized Tanks): در این مخازن، فشار بالای سطح مایع همان فشار جو است. ترانسمیتر فشار به پایین مخزن متصل میشود. در این حالت، سنسور به طور خودکار فشار جو را نادیده گرفته و تنها فشار ناشی از وزن ستون مایع را اندازهگیری میکند که مستقیماً نشاندهنده ارتفاع سطح است.
- برای مخازن بسته و تحت فشار (Closed/Pressurized Tanks): در این مخازن، فشار گاز (فشار فضای سر) نیز به فشار ستون مایع اضافه میشود. برای اندازهگیری دقیق سطح، باید اثر این فشار گاز حذف شود. برای این منظور از ترانسمیتر اختلاف فشار (DP Transmitter) استفاده میشود.
ویژگی های کلیدی
| Measured Variable | Level |
|---|---|
| Measurement Technology | Hydrostatic |
| Fluid Type | Conductive Liquid, Non-Conductive Liquid, Slurry |
| Installation Type | Contact, Direct Mount |
| Accuracy Class | ±0.25%, ±0.5% |
| Display Type | Digital, With Display, Without Display |
| Output Signal | 4-20 mA, HART |
| Process Connection | Flange, Thread |
| Wetted Part Material | PTFE, Stainless Steel |
مدارک فنی
دیتاشیت
1 سند
- PDF Data Sheet دانلود
