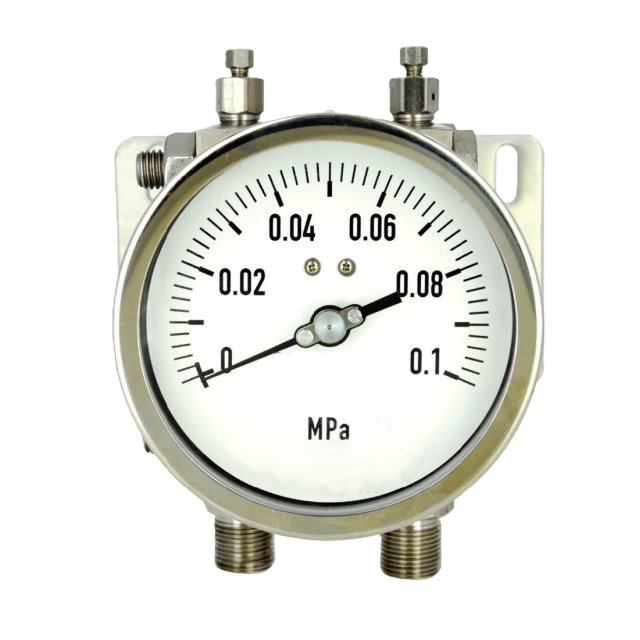

Differential Pressure Gauge
- اندازهگیری دقیق اختلاف فشار بین دو نقطه.
- یکی از تجهیزات مهم در پایش میزان گرفتگی فیلترها و مبدلهای حرارتی.
- استفاده به عنوان ابزار ثانویه برای اندازهگیری دبی (جریان) سیالات و گازها.
- امکان اندازهگیری لول (سطح) در مخازن تحت فشار بسته.
- ساختار مکانیکی مستحکم با قابلیت تحمل فشار استاتیک بالا.
- عدم نیاز به منبع تغذیه الکتریکی و نصب آسان.
انتخاب مهندسی شده
اصالت و تامین مستقیم
اختلاف فشارسنج عقربهای یک ابزار مکانیکی است که برای اندازهگیری تفاوت فشار بین دو نقطه مختلف مورد استفاده قرار می گیرد. به جای نمایش فشار مطلق یا فشار نسبی یک نقطه، این تجهیز اختلاف فشار را نمایش میدهد که در فرآیندهای صنعتی کاربردهای زیادی دارد.
اساس کار این دستگاه معمولاً شامل یک دیافراگم، پیستون یا لوله بوردون دوقلو است که در معرض فشار در دو سمت (سمت فشار بالا و سمت فشار پایین) قرار میگیرد. حرکت یا جابجایی عنصر اندازهگیری، متناسب با نیروی خالص ناشی از اختلاف فشار بین این دو نقطه است. این حرکت از طریق مکانیزم مکانیکی به عقربه منتقل شده و اختلاف فشار را بر روی صفحه مدرج نشان میدهد.
اختلاف فشارسنجها می توانند برای پایش فیلترها و صافیها (نشاندهنده گرفتگی)، اندازهگیری لول (سطح) سیال در مخازن تحت فشار بسته، و همچنین در اندازهگیری دبی (جریان) با استفاده از اریفیس یا ونتوری، به کار روند.
| Measured Variable | Pressure |
|---|---|
| Display Type | Analog, With Display |
| Fluid Type | Conductive Liquid, Gas, Non-Conductive Liquid, Steam |
| Installation Type | Contact, Direct Mount |
| Accuracy Class | ±1.5%, ±2% |
| Process Connection | Flange, Thread |
| Wetted Part Material | Stainless Steel |
| Portability | Fixed |
| Certification | General Purpose |
| Measurement Technology | Differential Pressure Gauge |
