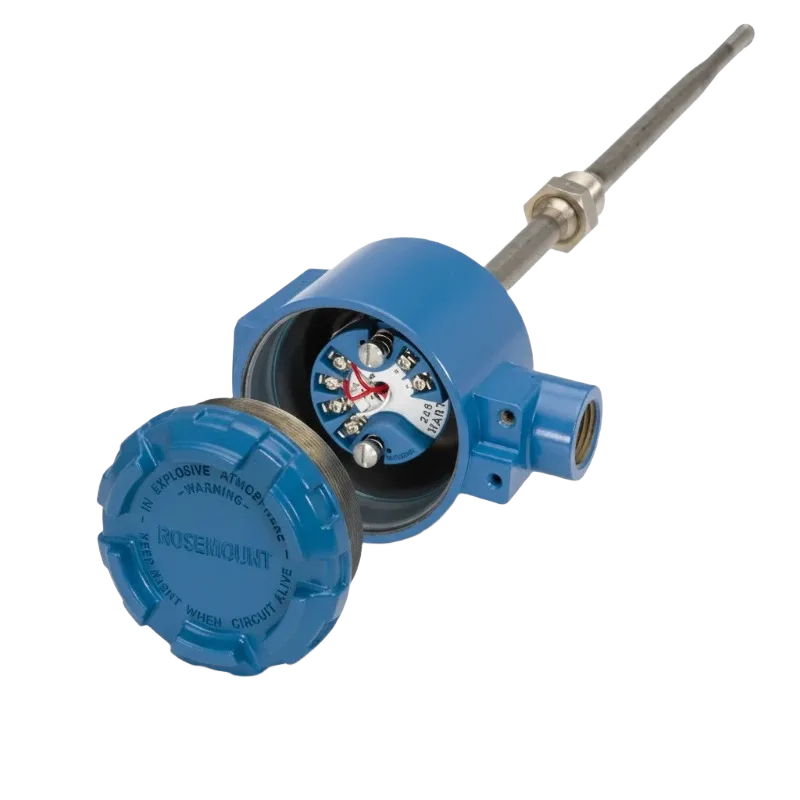

Integrated TC Temperature Sensor & Transmitter
- راهحل کامل و یکپارچه اندازهگیری دما (سنسور + ترانسمیتر) برای نصب آسان در فرآیند.
- حذف نویز و خطای مقاومت سیم با تبدیل سیگنال در نقطه اندازهگیری (هد).
- خروجی سیگنال استاندارد صنعتی ۴ تا ۲۰ میلیآمپر برای اتصال مستقیم به DCS/PLC .
- افزایش دقت و پایداری سیگنال دما در فواصل طولانی انتقال.
- قابلیت تنظیم رنج و نوع سنسور با استفاده از ترانسمیتر هدمونت هوشمند.
- محفظه مقاوم (Connection Head) جهت محافظت از ترانسمیتر در برابر محیط صنعتی.
انتخاب مهندسی شده
اصالت و تامین مستقیم
در سنسور و ترانسمیتر دمای یکپارچه، سنسور دمای ترموکوپل با ترانسمیتر هدمونت مربوطه بهطور یکپارچه در یک محفظه (هد محافظ) مونتاژ شده اند. این ترکیب، دقت اندازهگیری بالا و سهولت نصب در محل فرآیند را تضمین میکند و رایجترین شکل نصب الکترونیکی دما در صنعت است.
اساس کار: سنسور ترموکوپل مستقیماً درون ساقه ترموول (Thermowell) قرار گرفته و انتهای سیمهای آن به ترمینال ورودی ترانسمیتر (که در هد نصب شده) متصل میشود. ترانسمیتر، سیگنال ضعیف دما را در همان نقطه اندازهگیری تقویت و تبدیل به سیگنال استاندارد ۴ تا ۲۰ میلیآمپر میکند. این روش، خطاهای نویز و مقاومت سیم را که در انتقال سیگنالهای ضعیف دما رایج است، به شدت کاهش میدهد.
استفاده از سیستم یکپارچه، علاوه بر بهبود پایداری سیگنال، عیبیابی را نیز ساده میکند، چرا که تمام اجزای الکترونیکی در یک نقطه متمرکز شدهاند. این محصول در تمامی صنایع فرآیندی، بهخصوص در محیطهایی که نیاز به انتقال سیگنال دما به فواصل طولانی بدون افت کیفیت است، استفاده میشود.
| Measured Variable | Temperature |
|---|---|
| Measurement Technology | Thermocouple |
| Fluid Type | Conductive Liquid, Gas, Non-Conductive Liquid, Steam |
| Installation Type | Contact, Head Mount |
| Output Signal | 4-20 mA |
| Power Supply | 24V DC, Loop Powered |
| Process Connection | Flange, Thread |
| Wetted Part Material | Stainless Steel |
| Portability | Fixed |
معرفی ترانسمیتر دما
