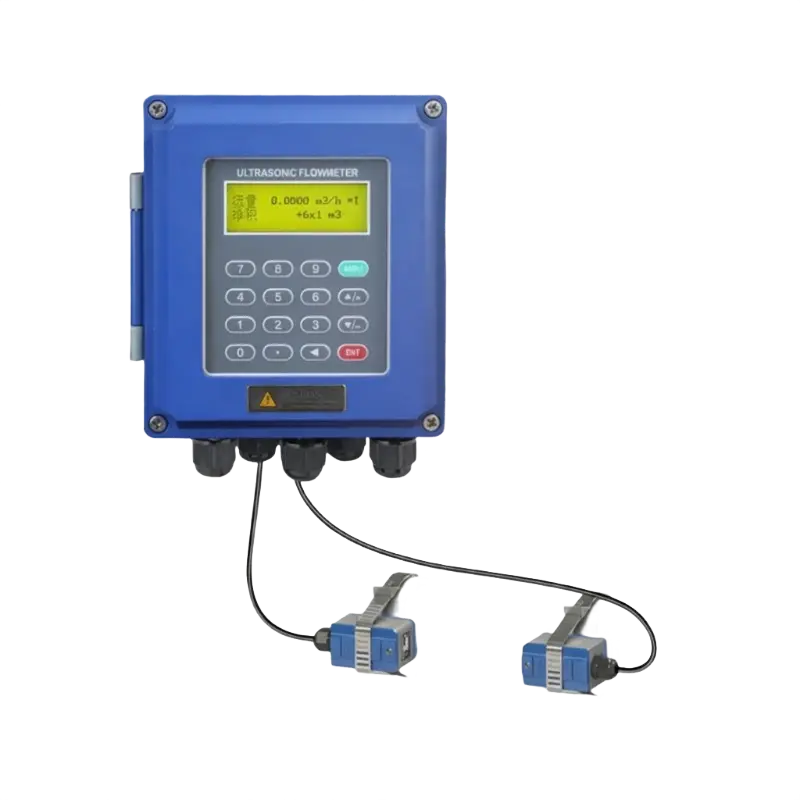

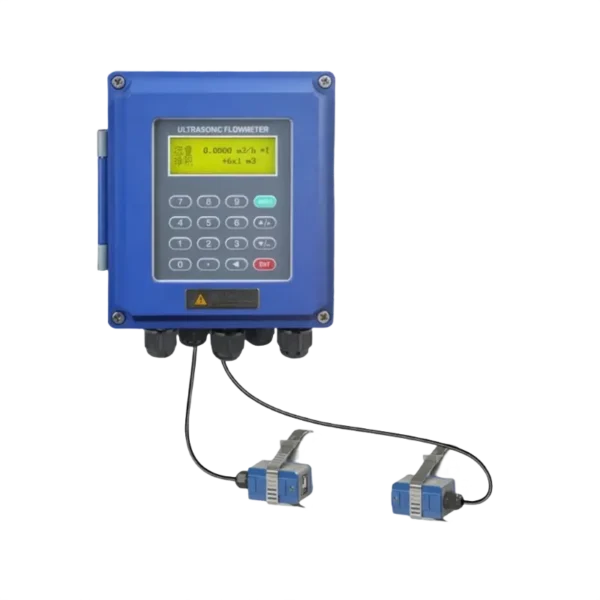

Clamp-on Ultrasonic Flow Meter
- نصب سریع و آسان بدون نیاز به توقف فرآیند یا برش خط لوله.
- عدم تماس با سیال، مناسب برای سیالات خورنده، سمی و با فشار بالا.
- بدون ایجاد افت فشار در سیستم
- اندازهگیری دقیق دبی، مستقل از تغییرات چگالی و ویسکوزیته سیال.
- قابلیت نصب بر روی طیف گستردهای از قطرها و جنس لوله.
- دارای مدلهای پرتابل (قابل حمل) برای پایشهای دورهای و عیبیابی.
انتخاب مهندسی شده
اصالت و تامین مستقیم
فلومتر التراسونیک کلمپی (Clamp-on) از نوع زمان گذر (Transit-Time) یکی از روش های جالب اندازهگیری است که بدون تماس با سیال و بدون نیاز به برش لوله برای اندازهگیری دبی مایعات تمیز طراحی شده است. این دستگاه از دو سنسور (ترانسدیوسر) تشکیل شده است که به سادگی از بیرون و بر روی سطح خارجی لوله نصب میشوند.
اصل کار این فلومتر بر پایه اندازهگیری اختلاف زمان عبور پالسهای التراسونیک بین دو سنسور است:
1. یک پالس در جهت جریان سیال (Downstream) ارسال میشود.
2. پالس دیگری در خلاف جهت جریان (Upstream) ارسال میشود.
سرعت جریان سیال باعث میشود زمان رسیدن پالس در جهت جریان سریعتر از زمان رسیدن پالس در خلاف جهت باشد. این فلومتر با اندازهگیری دقیق این اختلاف زمان، سرعت متوسط سیال و در نتیجه دبی حجمی را محاسبه میکند.
مهمترین مزایای این مدل عبارتند از:
- نصب آسان و سریع بدون نیاز به برش لوله، توقف فرآیند یا تخلیه سیال.
- ایدهآل برای سیالات سمی یا خورنده زیرا هیچ تماسی با سیال ندارند.
- هزینه نصب بسیار پایین نسبت به فلومترهای In-line، بهویژه برای لولههای بزرگ.
فلومتر التراسونیک کلمپی در صنایع آب و فاضلاب، نفت و پتروشیمی (سیالات تمیز) و سیستمهای پایش انرژی (Energy Monitoring) که نیازمند اندازهگیری موقت یا دائمی هستند، کاربرد فراوان دارند.
| Accuracy Class | ±1% |
|---|---|
| Display Type | Digital, With Display |
| Installation Type | Clamp-on |
| Certification | General Purpose |
| IP Rating | IP65 |
| Measured Variable | Flow |
| Measurement Technology | Ultrasonic |
| Output Signal | 4-20 mA, RS485 |
| Portability | Portable |
| Power Supply | 24V DC |
معرفی فلومتر التراسونیک
تنظیمات و راه اندازی اولیه
+2 تصویر دیگر
درخواست خود را یکجا ثبت کنید
برای هر محصول فرم متناسب نمایش داده میشود و میتوانید چند تجهیز متفاوت به یک درخواست اضافه کنید.
سوالات متداول
فلومتر التراسونیک کلمپی دستگاهی برای اندازهگیری دبی مایعات است که بدون نیاز به برش لوله یا تماس مستقیم با سیال، با استفاده از امواج اولتراسونیک میزان جریان را اندازهگیری میکند.
سنسورهای دستگاه روی سطح خارجی لوله نصب میشوند و نیازی به ایجاد تغییر در لولهکشی، سوراخکاری یا توقف فرآیند تولید وجود ندارد.
این تجهیز برای اندازهگیری جریان آب، آب خالص، آب صنعتی، آب سرد و گرم، فاضلاب با ذرات کم، روغن، مواد شیمیایی و بسیاری از مایعات همگن مناسب است.
خیر. یکی از مهمترین مزایای این دستگاه، نصب بدون توقف فرآیند و بدون ایجاد اختلال در عملکرد سیستم است.
بسته به مدل، کیفیت نصب و شرایط فرآیند، دقت اندازهگیری معمولاً تا حدود ±1 درصد یا بهتر است.
فلومترهای کلمپی روی انواع لولههای فلزی و غیرفلزی مانند فولاد، استیل، PVC، پلیاتیلن، چدن، مس و آلومینیوم قابل نصب هستند.
به دلیل عدم تماس سنسورها با سیال و نداشتن قطعات متحرک، این تجهیزات به نگهداری بسیار کمی نیاز دارند و هزینه سرویس آنها پایین است.
بله. بسیاری از مدلها دارای خروجیهای استاندارد مانند 4-20mA، Pulse، RS485 و پروتکل Modbus هستند و بهراحتی در سیستمهای مانیتورینگ و اتوماسیون صنعتی استفاده میشوند.
جنس و قطر لوله، ضخامت لوله، کیفیت نصب سنسورها، نوع سیال، وجود حباب هوا یا ذرات معلق زیاد و همچنین کالیبراسیون صحیح دستگاه از عوامل مؤثر بر دقت اندازهگیری هستند.
در مدل کلمپی، سنسورها روی سطح خارجی لوله نصب میشوند و نیازی به برش لوله نیست؛ اما در مدل In-line، فلومتر داخل مسیر جریان قرار میگیرد و معمولاً برای نصب نیاز به تغییر در لولهکشی وجود دارد.
این تجهیز در صنایع آب و فاضلاب، نفت و گاز، پتروشیمی، نیروگاهها، صنایع غذایی، دارویی، تأسیسات، سیستمهای HVAC، کارخانهها و خطوط انتقال سیالات کاربرد گستردهای دارد.
برای انتخاب مدل مناسب باید اطلاعاتی مانند نوع سیال، قطر لوله، جنس لوله، محدوده دبی، دمای کاری، فشار سیستم و نوع خروجی موردنیاز بررسی شود. در صورت نیاز، کارشناسان ما میتوانند در انتخاب بهترین مدل متناسب با کاربرد شما مشاوره ارائه دهند.
