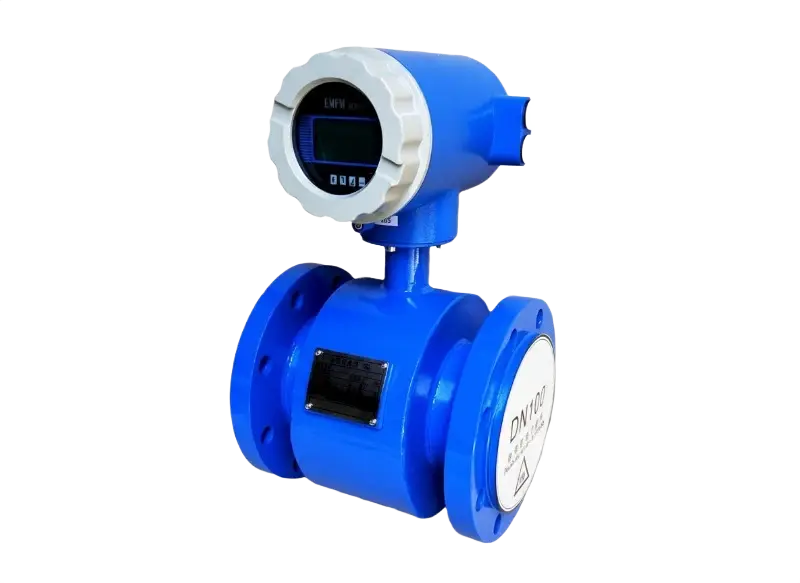

Electromagnetic Flow Meter (In-line)
- مناسب برای اندازهگیری دبی حجمی انواع مایعات رسانا مانند آب، فاضلاب، مواد شیمیایی و …
- اندازهگیری دقیق دبی، مستقل از تغییرات چگالی و ویسکوزیته سیال.
- عدم وجود قطعه متحرک و نیاز کم به تعمیر و نگهداری.
- بدون ایجاد افت فشار
- مقاومت بالا در برابر خوردگی به دلیل انتخاب مواد لاینر و الکترودهای متنوع.
- قابلیت اطمینان و پایداری بالا در طیف گستردهای از قطر لولهها (از کوچک تا بسیار بزرگ).
- ساختار فلنجی، رزوه ای یا کلمپی برای نصب دائم در خطوط فرآیندی.
انتخاب مهندسی شده
اصالت و تامین مستقیم
فلومتر الکترومغناطیسی این لاین یا Electromagnetic Flow Meter یکی از تجهیزات پرکاربرد ابزار دقیق برای اندازهگیری دبی حجمی مایعات رسانا است. این نوع فلومتر برای سیالاتی مانند آب، فاضلاب، دوغابها و برخی مواد شیمیایی کاربرد دارد و به دلیل نداشتن قطعات متحرک، افت فشار کم و دقت بالا، انتخاب مناسبی برای صنایع نفت، گاز، پتروشیمی، آب و فاضلاب و فرآیندهای صنعتی محسوب میشود.
فلومتر مغناطیسی این لاین In-line بر اساس اصل القای الکترومغناطیسی (قانون فارادی) عمل میکند: با عبور یک مایع رسانا از درون لوله اندازهگیری، که در معرض یک میدان مغناطیسی قرار گرفته است، ولتاژی متناسب با سرعت جریان سیال ایجاد میشود. این ولتاژ توسط الکترودها اندازهگیری شده و به میزان دبی حجمی تبدیل میگردد.
این فلومترها برای نصب در خطوط لولهای با قطرهای مختلف (از چند میلیمتر تا چند صد میلیمتر) مناسب هستند. ساختار بدون قطعه متحرک، نیاز به تعمیر و نگهداری را به حداقل رسانده و طول عمر مفید دستگاه را به شدت افزایش میدهد. قابلیت اطمینان بالا، دقت اندازهگیری مستقل از خواص فیزیکی مایع (مانند چگالی و ویسکوزیته) و مقاومت در برابر خوردگی از مزایای کلیدی فلومترهای مغناطیسی In-line به شمار میآیند.
| Measured Variable | Flow |
|---|---|
| Measurement Technology | Electromagnetic |
| Process Connection | Flange, Thread |
| Wetted Part Material | PTFE, Stainless Steel |
| Accuracy Class | ±0.5% |
| Display Type | Digital, With Display, Without Display |
| Fluid Type | Conductive Liquid, Slurry |
| IP Rating | IP65, IP68 |
| Installation Type | In-line |
| Output Signal | 4-20 mA, HART, Pulse, RS485 |
| Power Supply | 24V DC |
| Portability | Fixed |
| Certification | Ex-proof, General Purpose |
| Size | “1, “1/2, “1/4, “10, “2, “4, “6, “8, More than 10 inch |
معرفی فلومتر الکترومغناطیسی
درخواست خود را یکجا ثبت کنید
برای هر محصول فرم متناسب نمایش داده میشود و میتوانید چند تجهیز متفاوت به یک درخواست اضافه کنید.
سوالات متداول
این فلومتر برای اندازهگیری دبی مایعات رسانا مانند آب، فاضلاب، دوغاب و برخی مواد شیمیایی مناسب است. برای سیالات نارسانا مانند روغن یا گاز معمولاً از این نوع فلومتر استفاده نمیشود.
بله، در بسیاری از پروژههای آب و فاضلاب از فلومتر الکترومغناطیسی برای اندازهگیری دبی فاضلاب و سیالات رسانا استفاده میشود.
قطر لوله، نوع سیال، هدایت الکتریکی، دما، فشار کاری، جنس لاینر، جنس الکترود، نوع خروجی و شرایط نصب از مهمترین عوامل انتخاب فلومتر الکترومغناطیسی هستند.
فلومتر الکترومغناطیسی قطعه متحرک ندارد، افت فشار کمی ایجاد میکند و دقت آن کمتر تحت تأثیر تغییرات چگالی و ویسکوزیته سیال قرار میگیرد.
